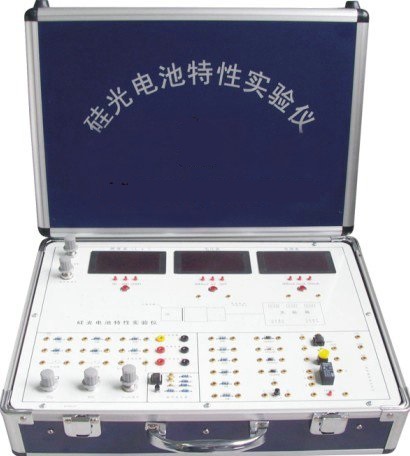

YUY-PVT002B 硅光电池光伏特性综合实验仪 - 产品介绍与技术解析

YUY-PVT002B 硅光电池光伏特性综合实验仪是一款面向高等院校物理、电子工程、新能源材料与器件等专业的教学实验设备，专为开展硅光电池光伏特性研究而设计。该实验仪集成了光源系统、光电检测模块、数据采集与处理软件，能够完成硅光电池的基础光伏特性测量及综合应用实验。

一、产品概述

硅光电池（又称太阳能电池）是将光能直接转换为电能的半导体器件，其光伏特性是理解新能源技术的重要基础。YUY-PVT002B 实验仪针对教学需求，将复杂的光伏测试过程模块化、可视化，帮助学生深入理解光生伏特效应、伏安特性曲线、填充因子、转换效率等核心概念。

二、系统组成

YUY-PVT002B 主要由以下模块构成：

1. 模拟光源系统：采用高稳定性卤钨灯或 LED 阵列，光强可调，光谱接近太阳光，满足不同光照条件下的实验需求。
2. 被测硅光电池组件：配备标准单晶硅或多晶硅光电池片，安装于可调支架上，便于改变入射角度。
3. 电子负载与测量电路：内置可变负载电阻或电子负载，支持 I-V 曲线扫描，实时测量电压、电流。
4. 数据采集接口：通过 USB 或串口与计算机连接，配套专用软件实现自动扫描、数据记录与曲线绘制。
5. 光学附件：可选配滤光片、透镜、遮光板等，用于研究光谱响应和光照均匀性影响。

三、主要实验内容

该实验仪可支持以下教学实验项目：

• 硅光电池伏安特性测量：在恒定光照下，测量不同负载电阻下的输出电压与电流，绘制 I-V 曲线。
• 开路电压与短路电流测试：分析光照强度对开路电压、短路电流的影响。
• 填充因子与转换效率计算：根据 I-V 曲线计算最大输出功率、填充因子（FF）和光电转换效率（η）。
• 光照特性研究：改变光源强度或距离，研究光强与短路电流的线性关系。
• 光谱响应实验（选配）：使用不同波长滤光片，测量硅光电池的光谱响应范围。
• 温度特性实验（选配）：通过加热或制冷装置，研究温度对光伏参数的影响。
• 串联与并联特性：组合多个光电池，研究串并联对输出特性的影响。

四、技术参数（典型值）

• 光源功率：50W～150W（可调）
• 光照不均匀度：≤±5%
• 电压测量范围：0～2V（分辨率 1mV）
• 电流测量范围：0～200mA（分辨率 0.1mA）
• 负载调节方式：手动/自动扫描
• 数据接口：USB 2.0
• 电源：AC 220V±10%，50Hz
• 工作环境：温度 0～40℃，湿度 ≤85%RH

五、产品特点

1. 教学友好：模块化设计，接线清晰，配有详细实验指导书和软件操作说明。
2. 测量精准：采用高精度 ADC 和低漂移放大器，确保数据可靠性。
3. 功能扩展：预留多种接口，支持选配附件，满足不同层次实验需求。
4. 软件智能：配套上位机软件支持实时显示、自动扫描、数据导出与报告生成。
5. 安全可靠：具备过流保护、过热保护，光源部分采用散热设计，适合长时间运行。

六、应用领域

YUY-PVT002B 适用于：

• 高校物理实验教学（近代物理、光电技术、新能源课程）
• 电子工程与材料科学专业实训
• 职业院校新能源技术培训
• 科研机构的基础光伏特性研究

七、

YUY-PVT002B 硅光电池光伏特性综合实验仪将理论教学与工程实践紧密结合，帮助学生直观理解光伏效应，掌握光伏参数测试方法，是新能源及光电类专业理想的实验教学平台。通过该实验仪的系统训练，学生能够为后续深入学习太阳能电池设计、光伏发电系统等课程打下坚实基础。
